Fertigung · Fakten · Prozessketten
Seite: Geometrie

Geometrie entscheidet.

Bei Wire-based DED wird nicht die perfekte Endkontur gedruckt. Es entsteht meist ein Near-Net-Shape-Rohkörper.

Die zentrale Frage lautet nicht:
„Kann diese CAD-Geometrie exakt aufgebaut werden?"

Sondern:
„Welche Volumen müssen additiv aufgebaut werden — und welche Details entstehen später durch Fräsen, Bohren, Schleifen oder andere Nachbearbeitung?"

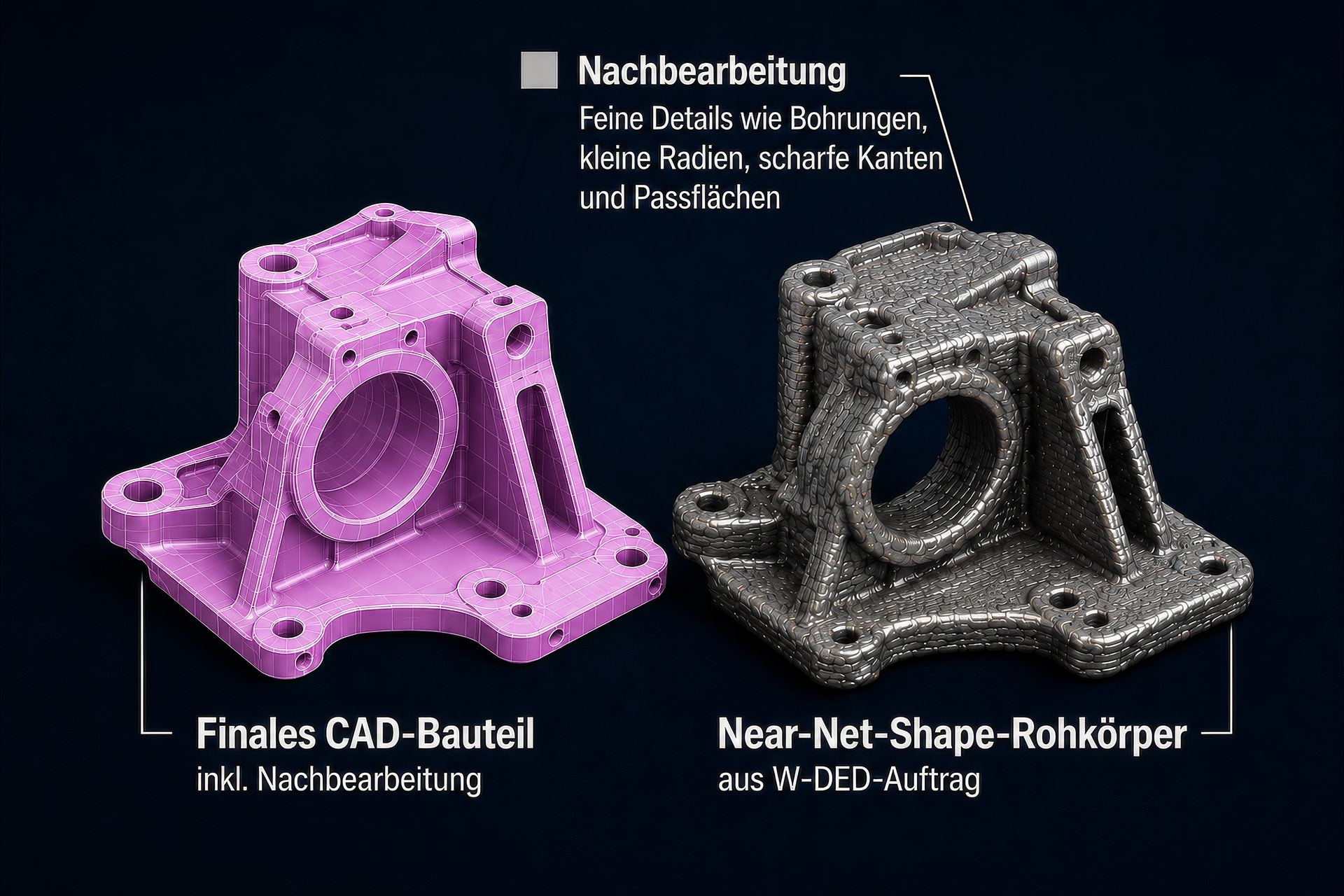

Bild 1 — Near-Net-Shape vs. Endkontur
Finales CAD-Bauteil neben vereinfachtem Near-Net-Shape-Rohkörper.
Feine Details wie Bohrungen, kleine Radien, scharfe Kanten
und Passflächen sind ausgegraut und als „Nachbearbeitung" markiert.
Bild 1: CAD-Endkontur neben Near-Net-Shape-Rohkörper — Details wie Bohrungen und Passflächen entstehen durch Nachbearbeitung.

Nicht jedes Detail gehört in den Aufbau.

Wire-based DED arbeitet mit Raupen, Schmelzbad und Bearbeitungszugabe. Dadurch gibt es eine sinnvolle Mindestgröße für Geometriemerkmale.

Kleine Details werden nicht additiv „fertiggebaut", sondern später aus dem aufgebauten Rohkörper herausgearbeitet.

Kritische Features

  • Kleine Bohrungen
  • Enge Nuten
  • Dünne Stege
  • Scharfe Innenkanten
  • Kleine Radien
  • Feine Rippen
  • Gewinde
  • Passflächen
  • Dichtflächen
  • Filigrane Konturen

Geeignete Features

  • Massive Rippen
  • Lokale Materialpolster
  • Reparaturzonen
  • Verstärkungsbereiche
  • Grobe Funktionsvolumen
  • Große Übergangsradien
  • Zugängliche Außenflächen
  • Bearbeitungszugaben

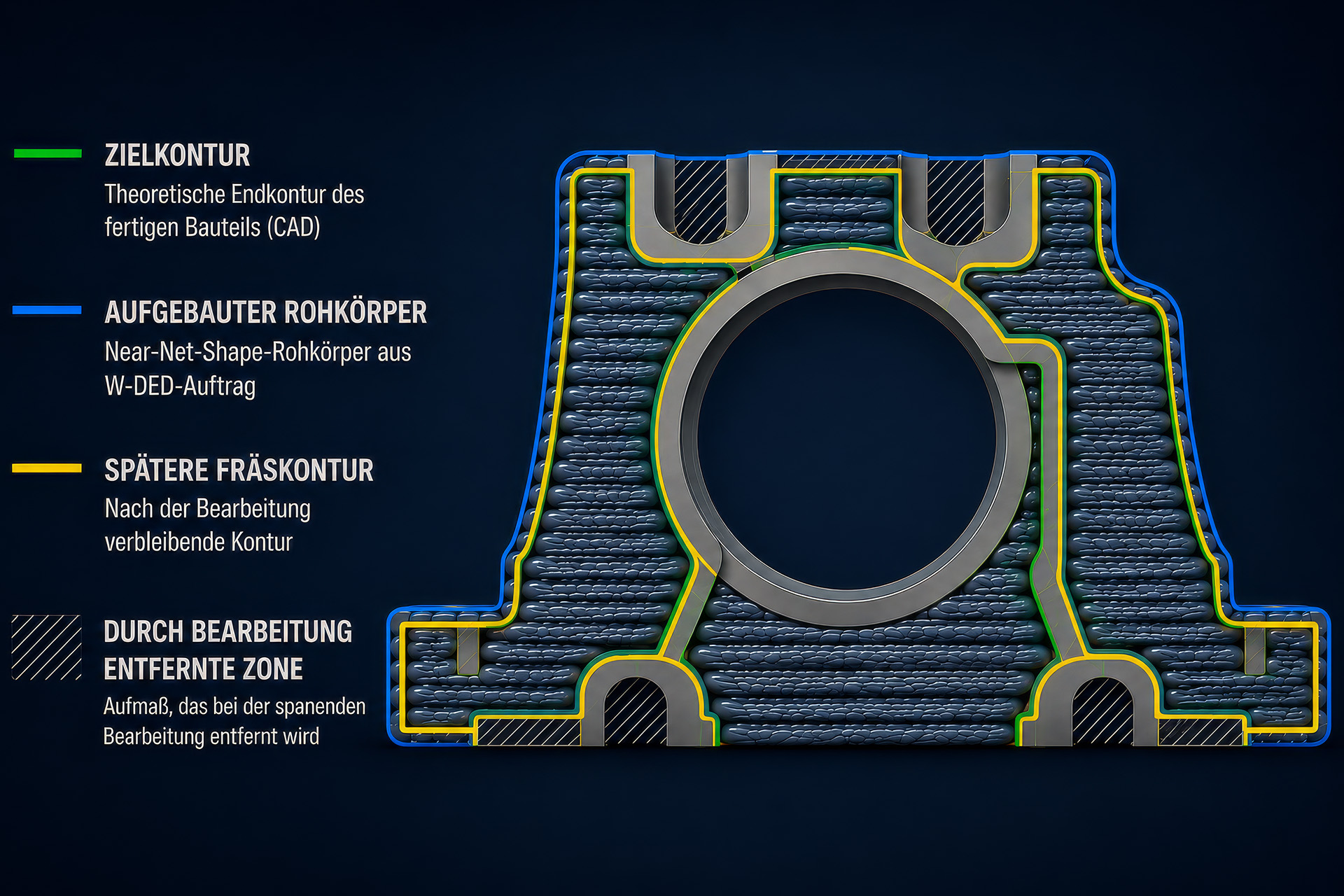

Bild 2 — Schnittbild
Drei Linien: Zielkontur, aufgebauter Rohkörper, spätere Fräskontur.
Sichtbar sind Raupenstruktur, Aufmaß und die
durch Bearbeitung entfernte Zone.
Bild 2: Schnittbild — Zielkontur, Rohkörper und Fräskontur mit sichtbarem Aufmaß und Raupenstruktur.

Der Rohkörper muss richtig gedacht werden.

Der aufgebaute Körper ist ein Zwischenzustand. Er muss genug Material enthalten, damit die Endkontur sicher herausgearbeitet werden kann. Gleichzeitig darf er nicht unnötig massiv werden, weil zusätzlicher Materialauftrag Zeit, Wärme und Nacharbeit erzeugt.

Gute Geometrie bedeutet hier:
so viel Aufbau wie nötig, so wenig Aufbau wie möglich.

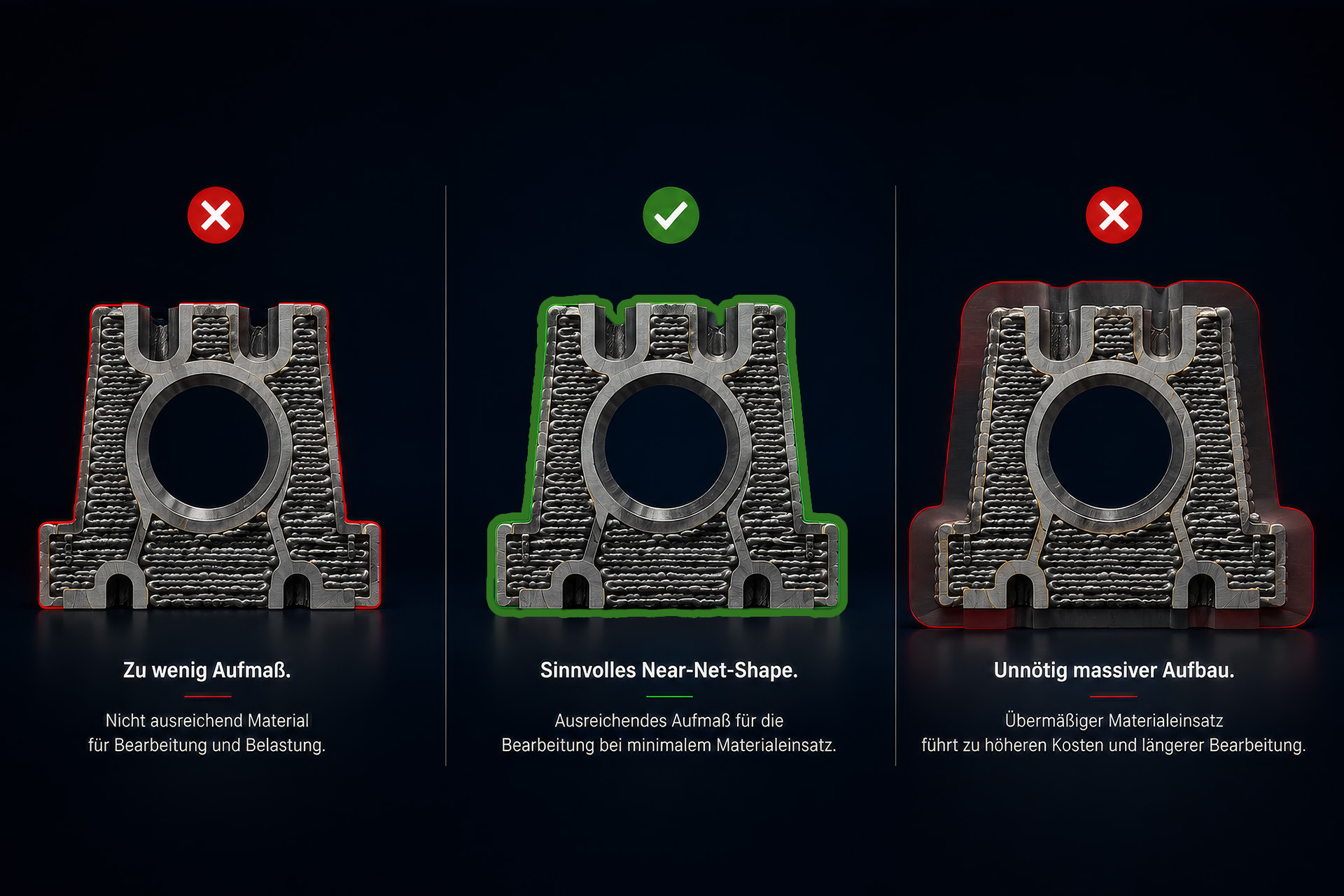

Bild 3 — Drei Varianten
Links: zu wenig Aufmaß.
Mitte: sinnvolles Near-Net-Shape (markiert).
Rechts: unnötig massiver Aufbau.
Bild 3: Vergleich — zu wenig Aufmaß, sinnvolles Near-Net-Shape und überdimensionierter Rohkörper.

Die gleiche Geometrie kann einfach oder schwierig sein.

Je nach Orientierung ändern sich Raupenverlauf, Wärmeeintrag, Überhang, Kollisionsrisiko und spätere Bearbeitbarkeit.

Die Aufbaurichtung bestimmt, ob ein Rohkörper stabil, zugänglich und wirtschaftlich aufgebaut werden kann.

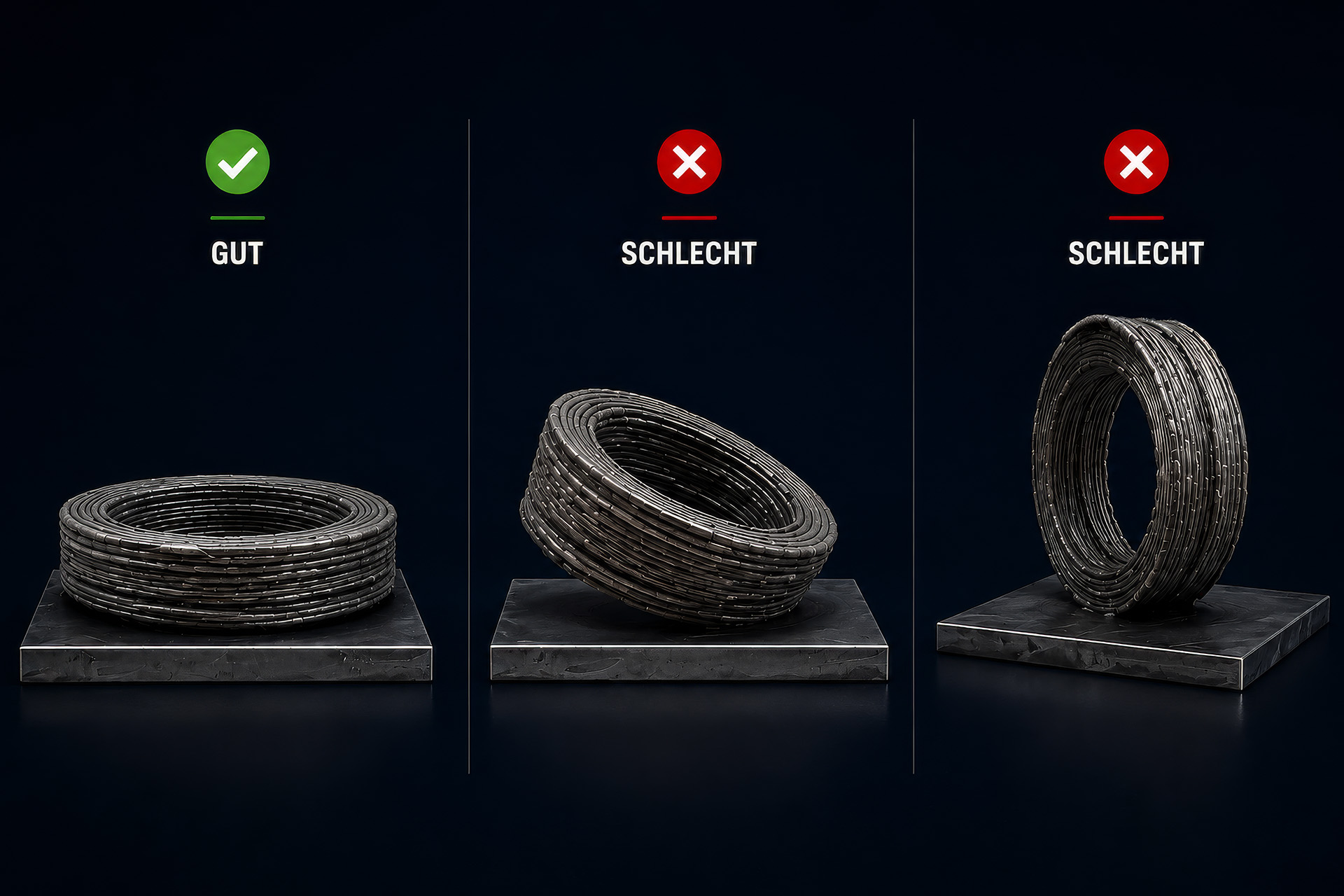

Bild 4 — Drei Orientierungen
Ein Bauteil in drei Orientierungen.
Links: gut aufbaubar. Mitte: kritisch. Rechts: ungeeignet.
Bild 4: Gleiche Geometrie, drei Orientierungen — von gut aufbaubar bis ungeeignet.

Flüssiges Metall braucht Halt.

Drahtbasierter Materialauftrag erzeugt lokal aufgeschmolzenes Metall. Ungünstige Überhänge können Raupen instabil machen, Material absacken lassen oder zu starkem Aufmaß führen.

Bei Near-Net-Shape geht es deshalb nicht um perfekte Freiform, sondern um einen stabilen Rohkörper, der nachbearbeitet werden kann.

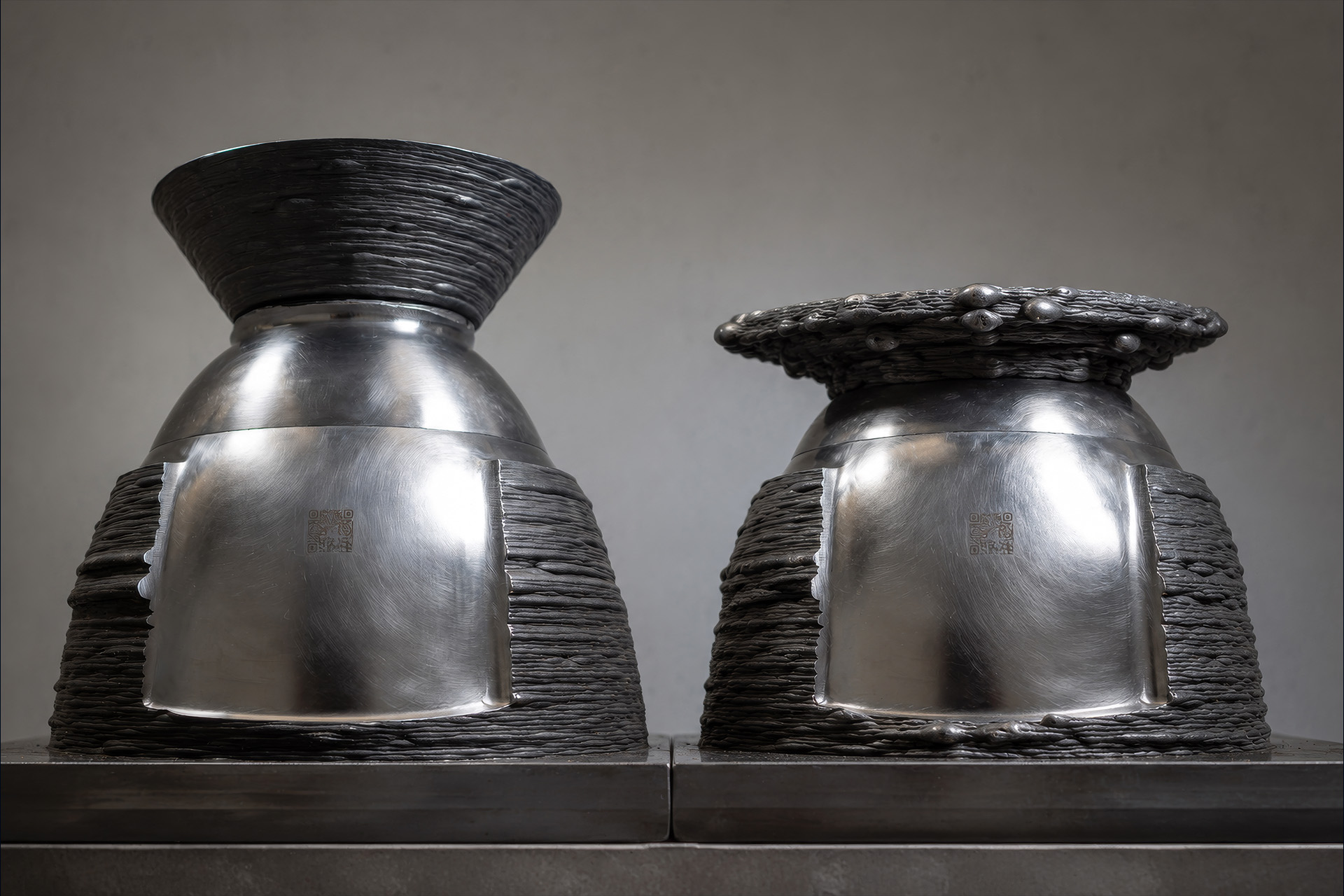

Bild 5 — Überhang-Vergleich
Links: stabiler lagenweiser Aufbau mit ausreichender Unterstützung.
Rechts: abgesackter Überhang mit unkontrollierter Raupenform.
Bild 5: Stabiler Aufbau vs. unkontrollierter Überhang — der Unterschied zwischen beherrschbarem und kritischem Materialfluss.

Masse speichert Wärme.

Massive Bereiche, dicke Knoten und schnelle Querschnittswechsel können Wärme stauen. Das beeinflusst Erstarrung, Spannung, Verzug und die Qualität der folgenden Lagen.

Ein Near-Net-Shape-Rohkörper darf deshalb nicht nur geometrisch passen. Er muss auch thermisch sinnvoll sein.

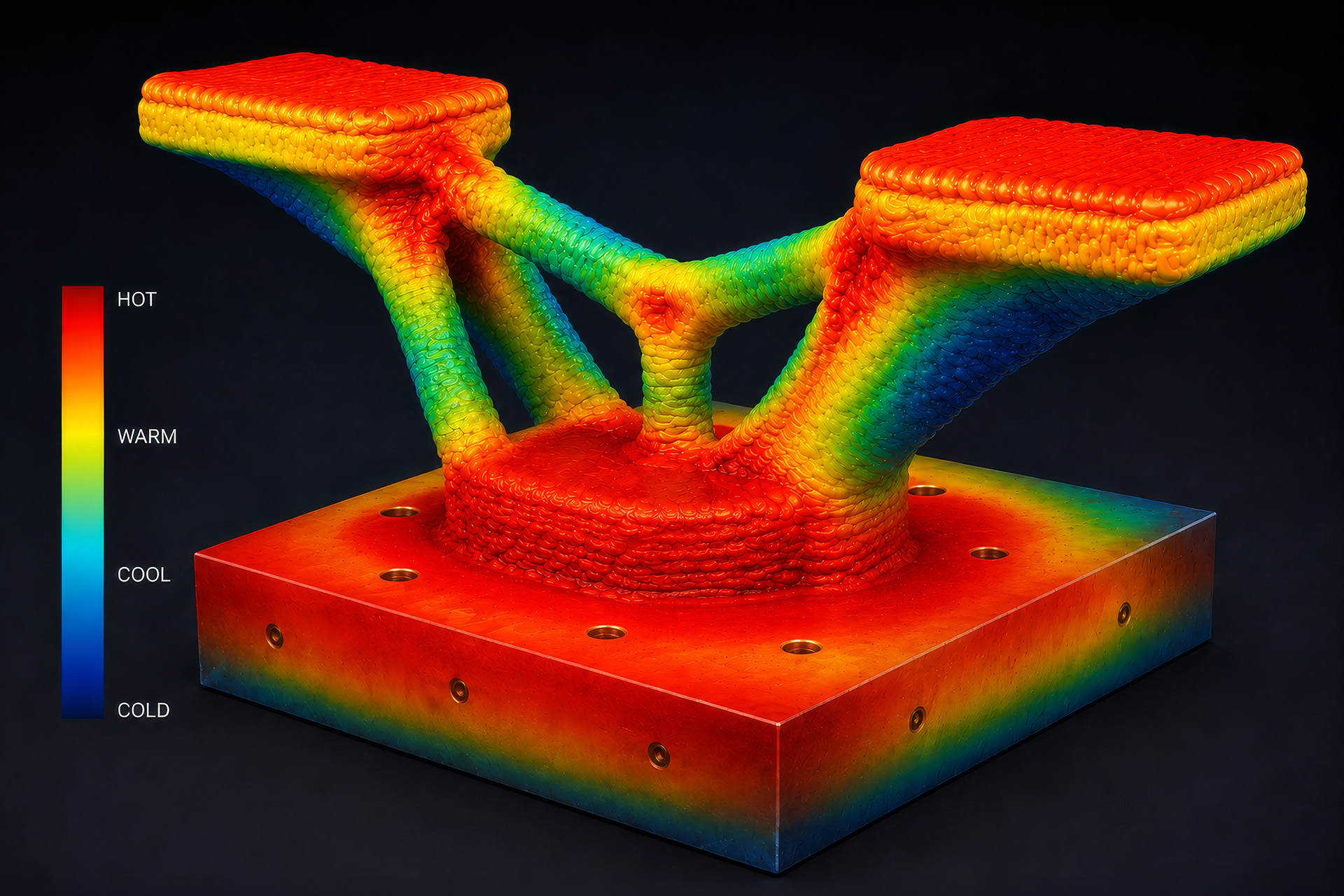

Bild 6 — Thermische Heatmap
Massive Knoten leuchten rot/orange,
schlankere Bereiche kühlen schneller ab.
Bild 6: Thermische Heatmap eines Rohkörpers — Wärmestau in massiven Knoten, schnellere Abkühlung in schlanken Bereichen.

Was nicht erreichbar ist, bleibt roh.

Der Prozesskopf braucht Raum für den Materialauftrag. Die Fräse braucht später Raum für die Endkontur.

Kritisch sind deshalb nicht nur Aufbauzonen, sondern auch Bereiche, die nach dem Aufbau nicht sauber bearbeitet werden können.

Kritisch

  • Tiefe Taschen
  • Enge Innenbereiche
  • Verdeckte Hinterschneidungen
  • Unzugängliche Passflächen
  • Innenkonturen ohne Werkzeugzugang
Bild 7 — Zugänglichkeit
Bauteil mit Prozesskopf und Fräswerkzeug als transparente Hüllkörper.
Nicht erreichbare Aufbau- und Bearbeitungszonen sind rot markiert.
Bild 7: Zugänglichkeitsanalyse — Prozesskopf und Fräswerkzeug als Hüllkörper, unzugängliche Zonen rot markiert.

Gute Geometrien trennen Rohform und Endform.

Geeignet sind Bauteile, bei denen der additive Aufbau grobe Funktionsvolumen erzeugt und die präzisen Merkmale anschließend bearbeitet werden.

Geeignet

  • Große Rippen
  • Lokale Verstärkungen
  • Reparaturflächen
  • Massive Funktionsbereiche
  • Zugängliche Außenkonturen
  • Klare Bearbeitungszugaben
  • Einfache Nachbearbeitungsrichtungen

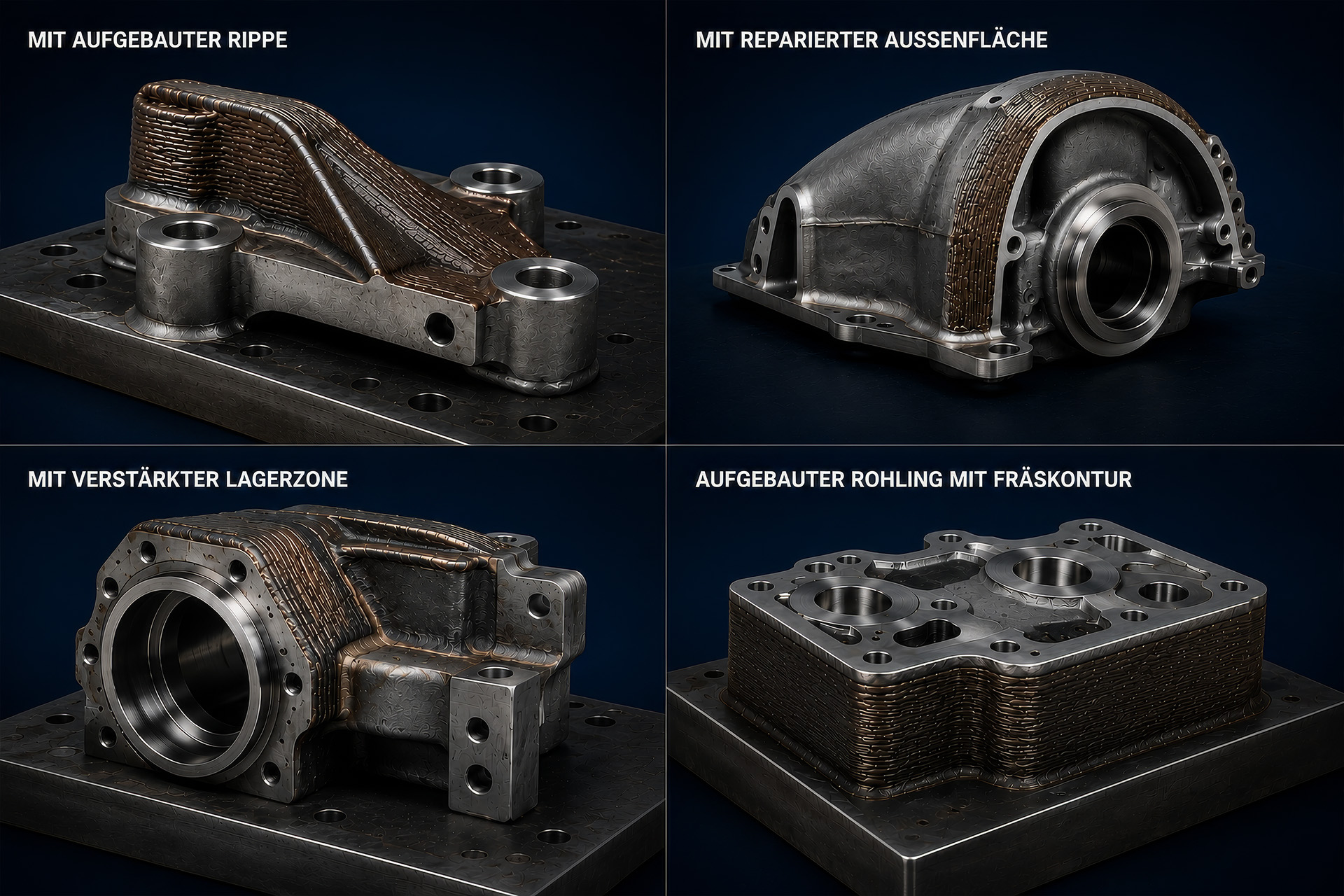

Bild 8 — Vier positive Beispiele
Hybridgrundkörper mit aufgebauter Rippe,
reparierte Außenfläche, verstärkte Lagerzone,
aufgebauter Rohling mit klarer Fräskontur.
Bild 8: Gute W-DED-Geometrien — Rippe, Reparatur, Verstärkung und Rohling mit definierter Fräskontur.

Kritisch wird es, wenn die Endkontur direkt aufgebaut werden soll.

Problematisch sind Geometrien, die kleine Details, enge Toleranzen oder schwer erreichbare Innenbereiche direkt aus dem Aufbauprozess erwarten.

Kritisch

  • Filigrane Stege
  • Kleine Innenradien
  • Präzise Bohrungen ohne Nacharbeit
  • Scharfe Kanten
  • Tiefe Innenkanäle
  • Verdeckte Funktionsflächen
  • Massive Wärmeknoten
  • Enge Spalte
  • Sichtflächen ohne Bearbeitungszugabe

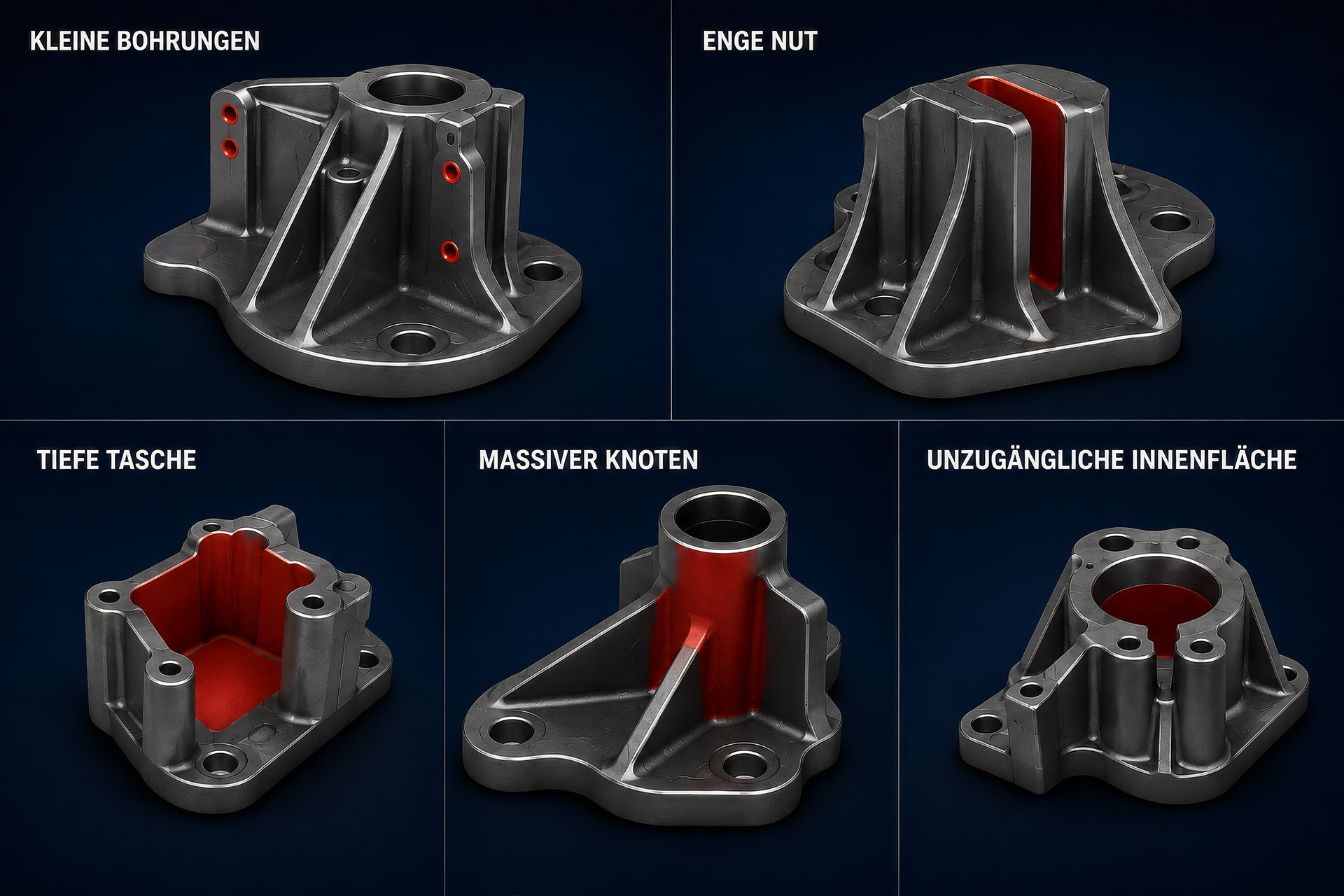

Bild 9 — Kritische Bereiche
CAD-Bauteil mit roten Markierungen auf kritischen Bereichen:
kleine Bohrungen, enge Nut, tiefe Tasche,
massiver Knoten, unzugängliche Innenfläche.
Bild 9: Kritische Geometriemerkmale — Bohrungen, Nuten, Taschen, Knoten und unzugängliche Innenflächen rot markiert.

Geometrie ist der erste Filter.

Wire-based DED wird interessant, wenn der Rohkörper sinnvoll aufgebaut und die Endkontur sicher nachbearbeitet werden kann.

Die entscheidenden Fragen sind:
