Wire-based DED erzeugt Rohkörper. Keine Fertigteile.
Der Materialauftrag ist meist nur der erste Schritt. Maßhaltigkeit, Oberflächen und Funktionskonturen entstehen durch die richtige Nachbearbeitung.
Ob hybrid oder rein additiv aufgebaut: Wire-based DED liefert in vielen Fällen einen Near-Net-Shape-Rohkörper. Das Bauteil liegt nahe an der Zielgeometrie, braucht aber gezielte Bearbeitung für präzise Flächen, Bohrungen, Passungen und Funktionsbereiche.
◯
Bild 1 — Schnittdarstellung
Zielkontur, additiv aufgebauter Rohkörper mit Aufmaß,
finale bearbeitete Kontur. Raupenstruktur und
entfernte Bearbeitungszugabe sind sichtbar.
Bild 1: Schnittdarstellung — Zielkontur, Rohkörper mit Aufmaß und finale bearbeitete Kontur im Vergleich.
Nicht jedes Detail gehört in den Aufbau.
Kleine Details sind oft nicht sinnvoll additiv herstellbar. Bohrungen, Gewinde, scharfe Kanten, kleine Radien, enge Nuten, Dichtflächen und Passungen entstehen meist besser durch Fräsen, Bohren, Drehen, Schleifen oder Erodieren.
Bild 2 — Detail-Vergleich
Links: finales CAD-Bauteil mit feinen Details.
Rechts: vereinfachter Rohkörper ohne Bohrungen, Nuten und scharfe Kanten.
Die entfernten Details sind als spätere Bearbeitung markiert.
Bild 2: CAD-Endkontur mit feinen Details vs. vereinfachter Rohkörper — Präzision entsteht durch Nachbearbeitung.
Zu wenig Aufmaß ist Risiko. Zu viel Aufmaß ist Kosten.
Der Rohkörper muss genug Material enthalten, damit die Endkontur sicher herausgearbeitet werden kann. Zu wenig Aufmaß gefährdet Maßhaltigkeit und Oberfläche. Zu viel Aufmaß erhöht Aufbauzeit, Wärmeeintrag und Bearbeitungsaufwand.
Wo braucht das Bauteil Bearbeitungszugabe?
Welche Flächen sind funktionskritisch?
Wie viel Material muss später entfernt werden?
Wo erzeugt zusätzliches Aufmaß unnötige Wärme?

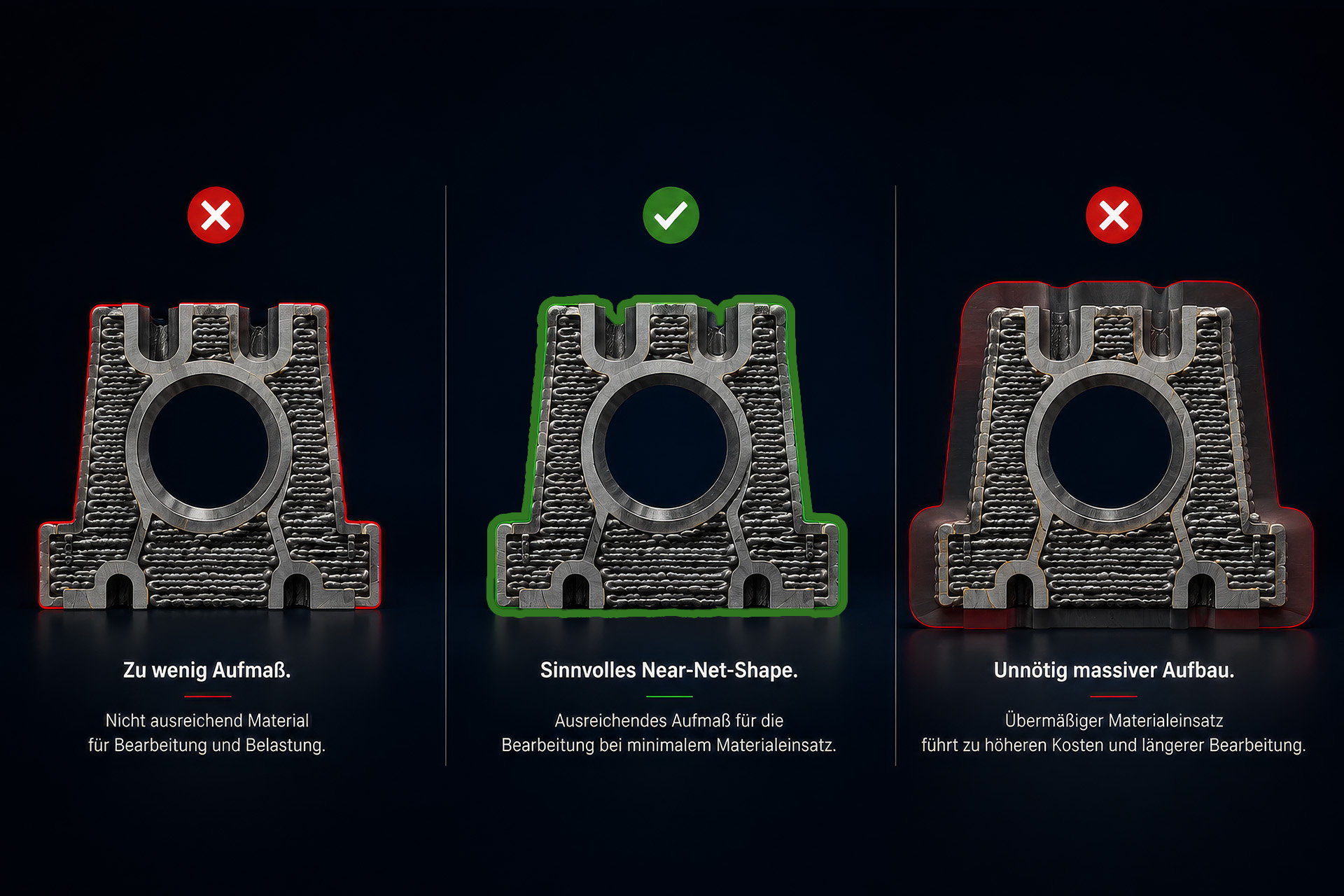

Bild 3 — Drei Varianten
Links: zu wenig Aufmaß.
Mitte: sinnvolles Aufmaß (markiert).
Rechts: unnötig großes Aufmaß.
Bild 3: Aufmaß-Vergleich — zu wenig, sinnvoll und überdimensioniert im direkten Vergleich.
Die Raupe ist keine Funktionsfläche.
Additiv aufgebaute Oberflächen zeigen Raupenstruktur, Welligkeit und Prozessspuren. Für Dichtflächen, Lagersitze, Passungen oder definierte Kontaktflächen ist Nachbearbeitung ein fester Bestandteil der Prozesskette.

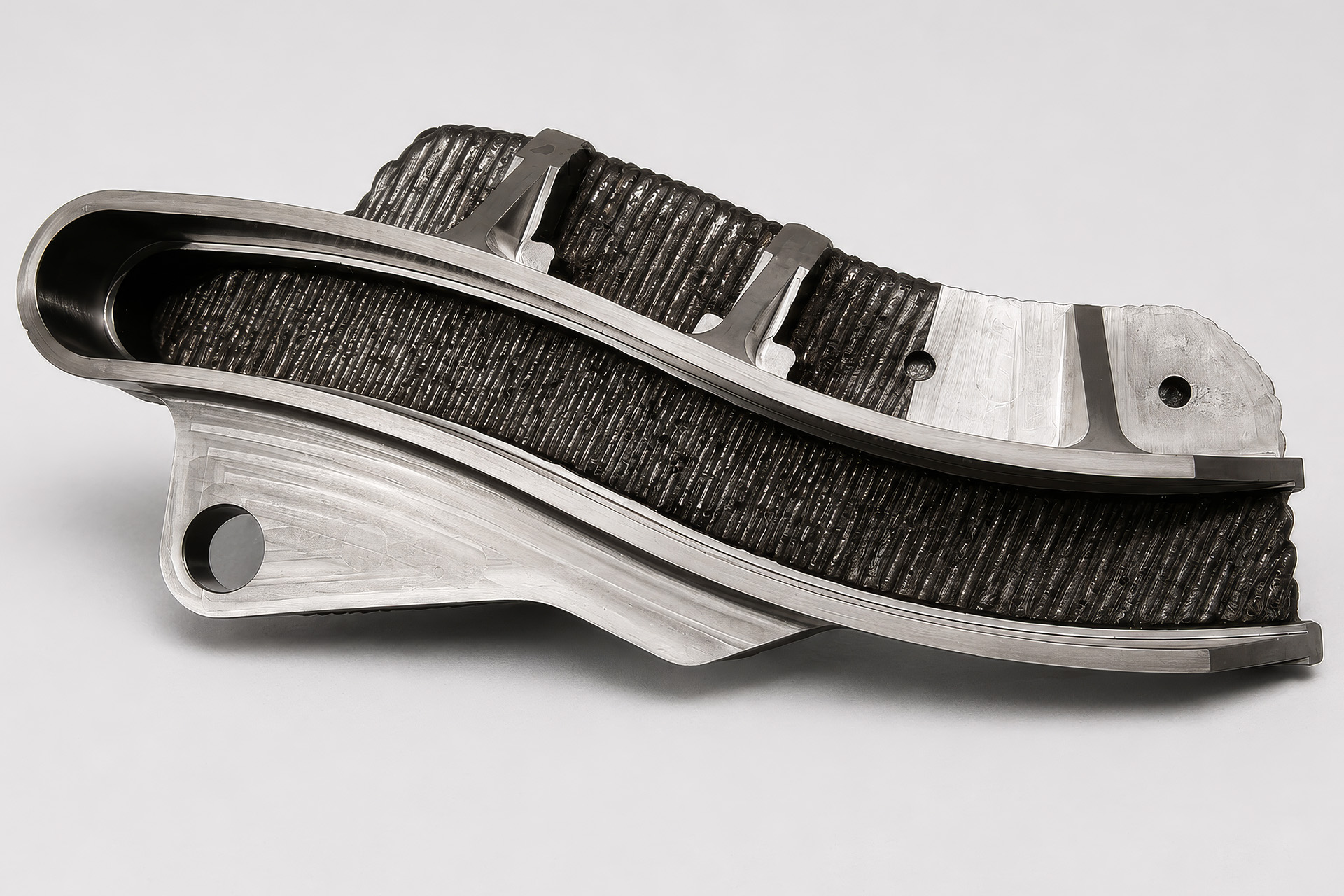

Bild 4: Makrovergleich — rohe Raupenoberfläche neben präzise bearbeiteter Funktionsfläche.
Was nicht erreichbar ist, kann nicht fertig bearbeitet werden.
Nachbearbeitung braucht Zugang. Tiefe Taschen, verdeckte Flächen, enge Innenräume und ungünstige Winkel können verhindern, dass präzise Funktionsflächen später hergestellt werden.
Innenliegende Passflächen
Tiefe Bohrungen ohne Werkzeugzugang
Hinterschneidungen
Enge Spalte
Schwer spannbare Geometrien
Funktionsflächen hinter Aufbauzonen
◯

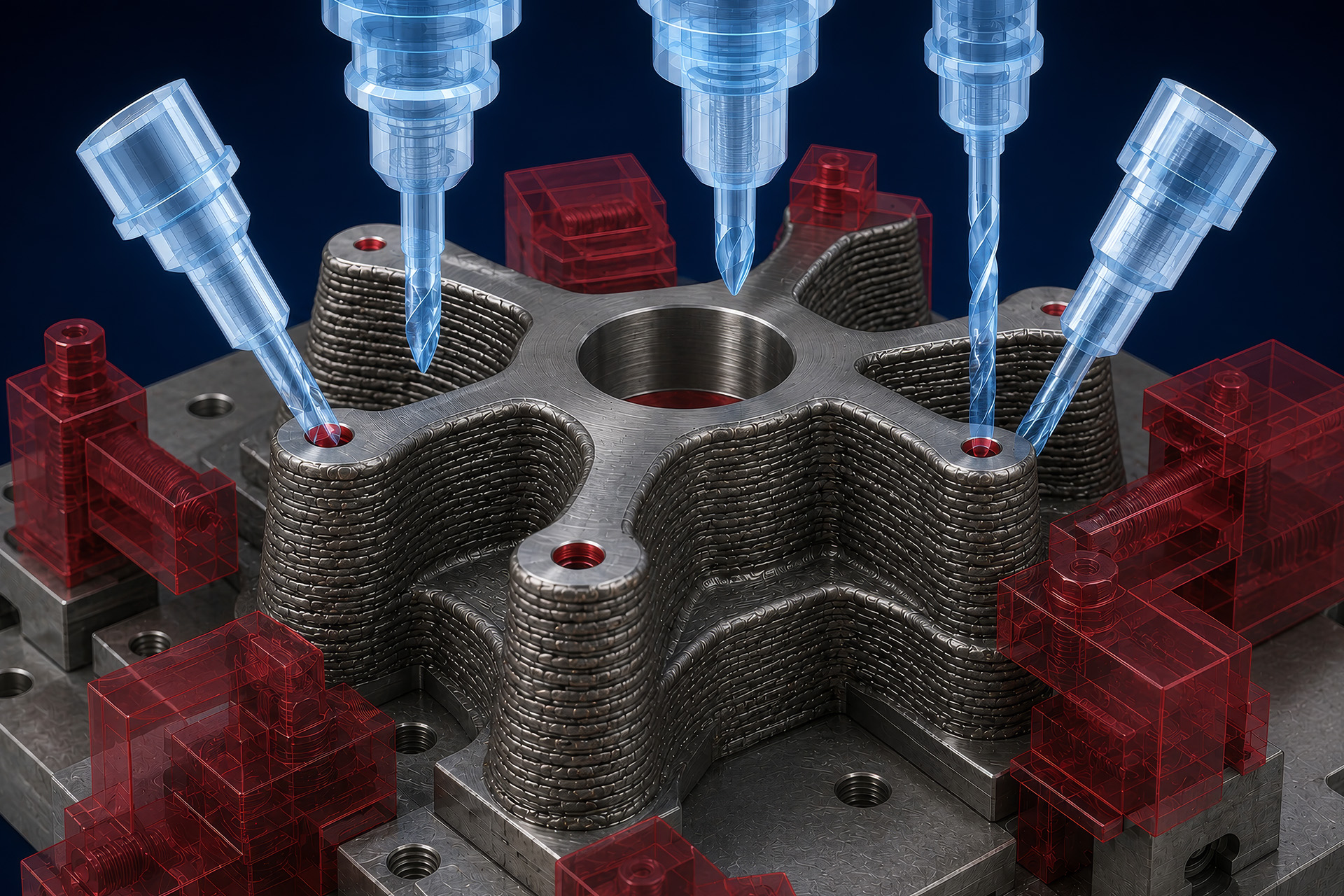

Bild 5 — Werkzeugzugang
Bauteil mit Fräswerkzeug, Bohrer und Spannmittel
als transparente Hüllkörper. Nicht erreichbare
Bearbeitungszonen sind rot markiert.
Bild 5: Werkzeugzugang-Analyse — Fräser, Bohrer und Spannmittel als Hüllkörper, unzugängliche Zonen rot markiert.
Nachbearbeitung beginnt vor dem Aufbau.
Für präzise Endbearbeitung braucht das Bauteil Referenzflächen, Spannmöglichkeiten und stabile Bearbeitungslagen. Diese müssen schon beim Rohkörper mitgedacht werden.
Referenzflächen
Spannflächen
Bearbeitungsrichtungen
Stabilität beim Fräsen
Reihenfolge der Prozessschritte
Verzug nach Wärmeeintrag
◯

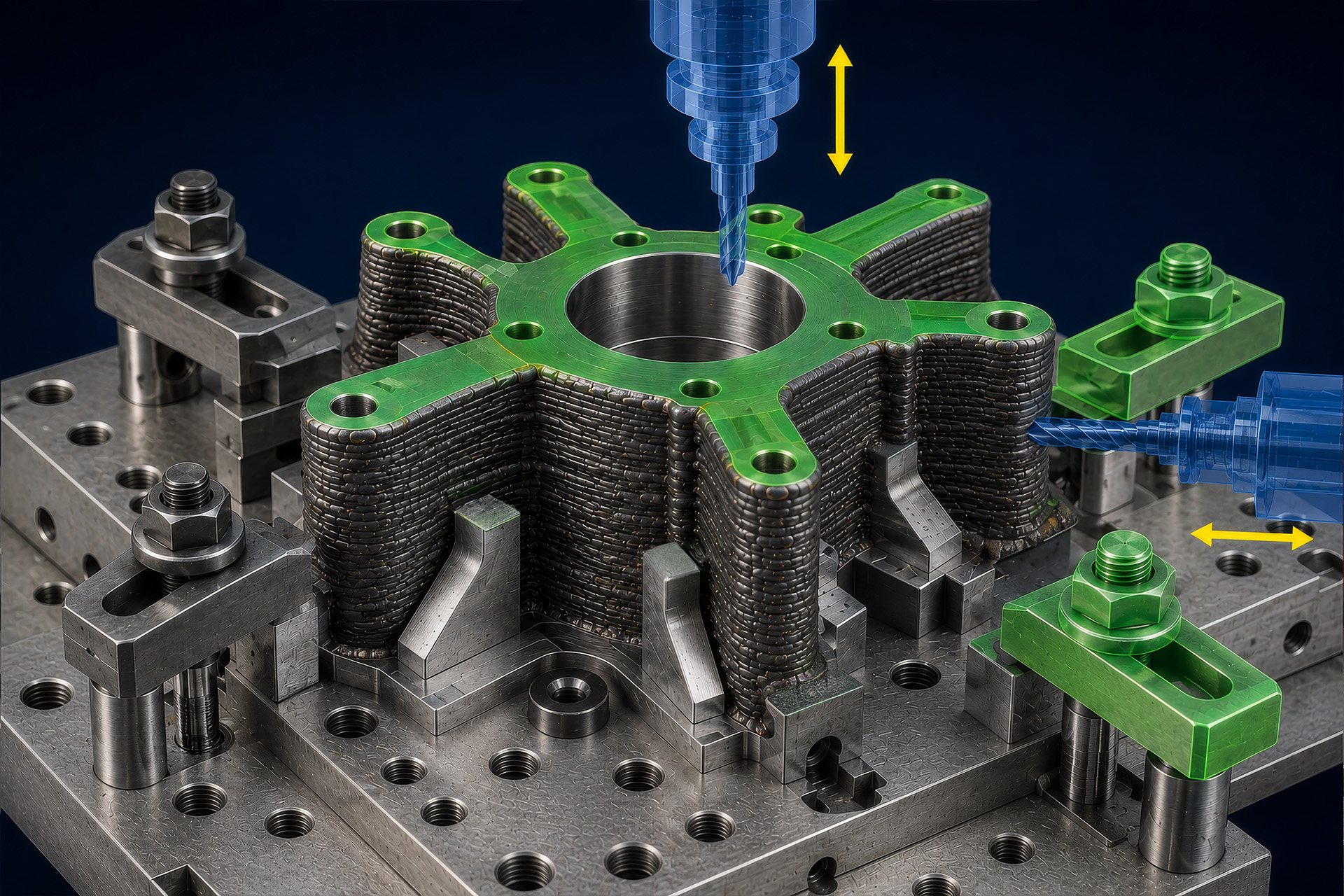

Bild 6 — Spannkonzept
Rohkörper auf Spannvorrichtung mit markierten
Referenzflächen, Spannflächen und Bearbeitungsrichtungen.
Bild 6: Rohkörper auf Spannvorrichtung — Referenzflächen, Spannpunkte und Bearbeitungsrichtungen markiert.
Wärme verändert den Rohkörper.
Wire-based DED bringt lokal viel Energie ein. Dadurch können sich Grundkörper oder additiv aufgebaute Bereiche verziehen. Nachbearbeitung muss diesen Zustand berücksichtigen, nicht die ideale CAD-Geometrie.

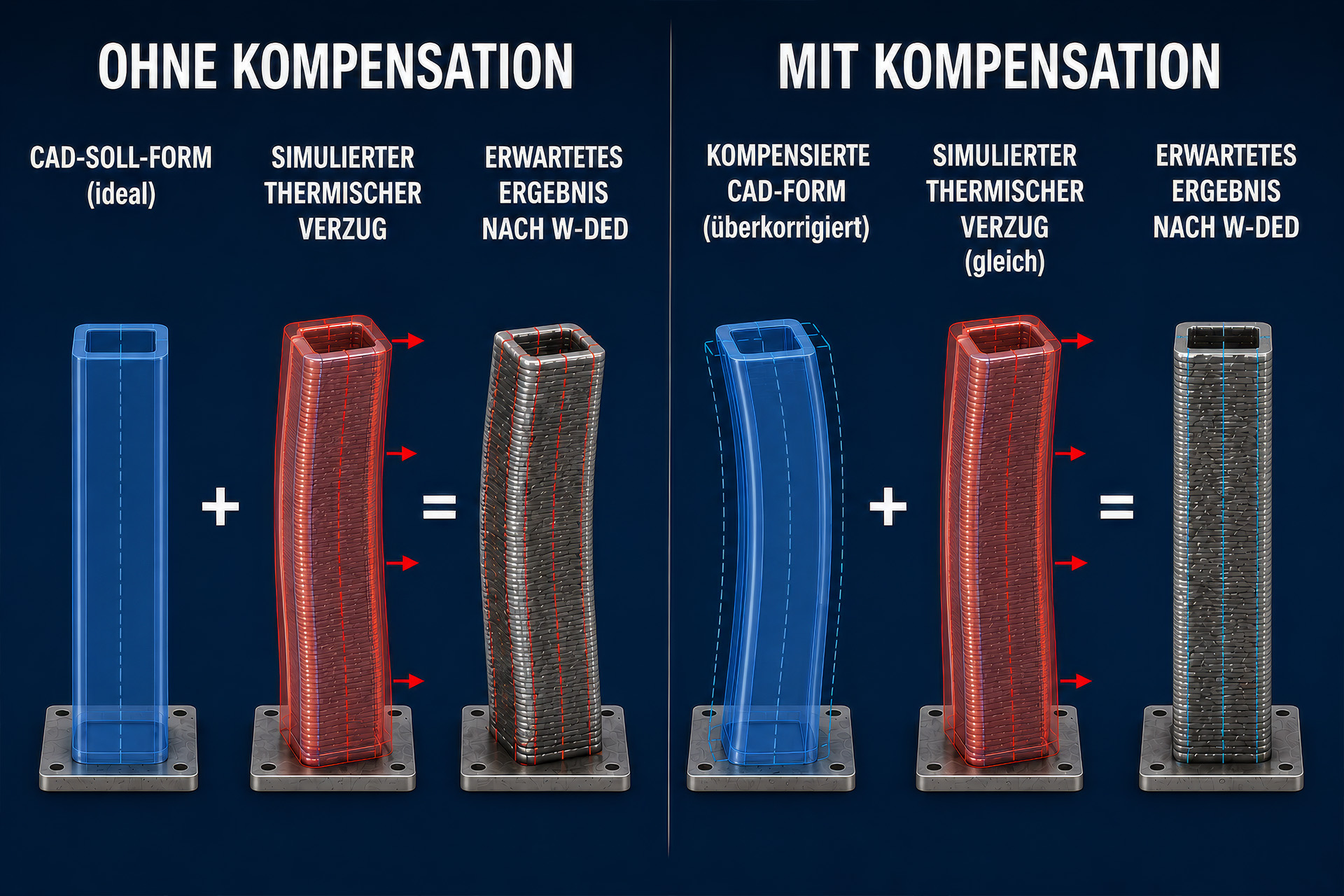

Bild 7 — Thermischer Verzug
Soll-Geometrie als transparente Kontur,
real verzogener Rohkörper als farbige Abweichungskarte.
Bild 7: Soll-Ist-Vergleich — transparente Zielgeometrie überlagert mit farbiger Abweichungskarte des verzogenen Rohkörpers.
Erst Rohkörper denken. Dann Fertigteil.
Gute Planung trennt klar zwischen additiv aufgebautem Volumen und später erzeugter Präzision.

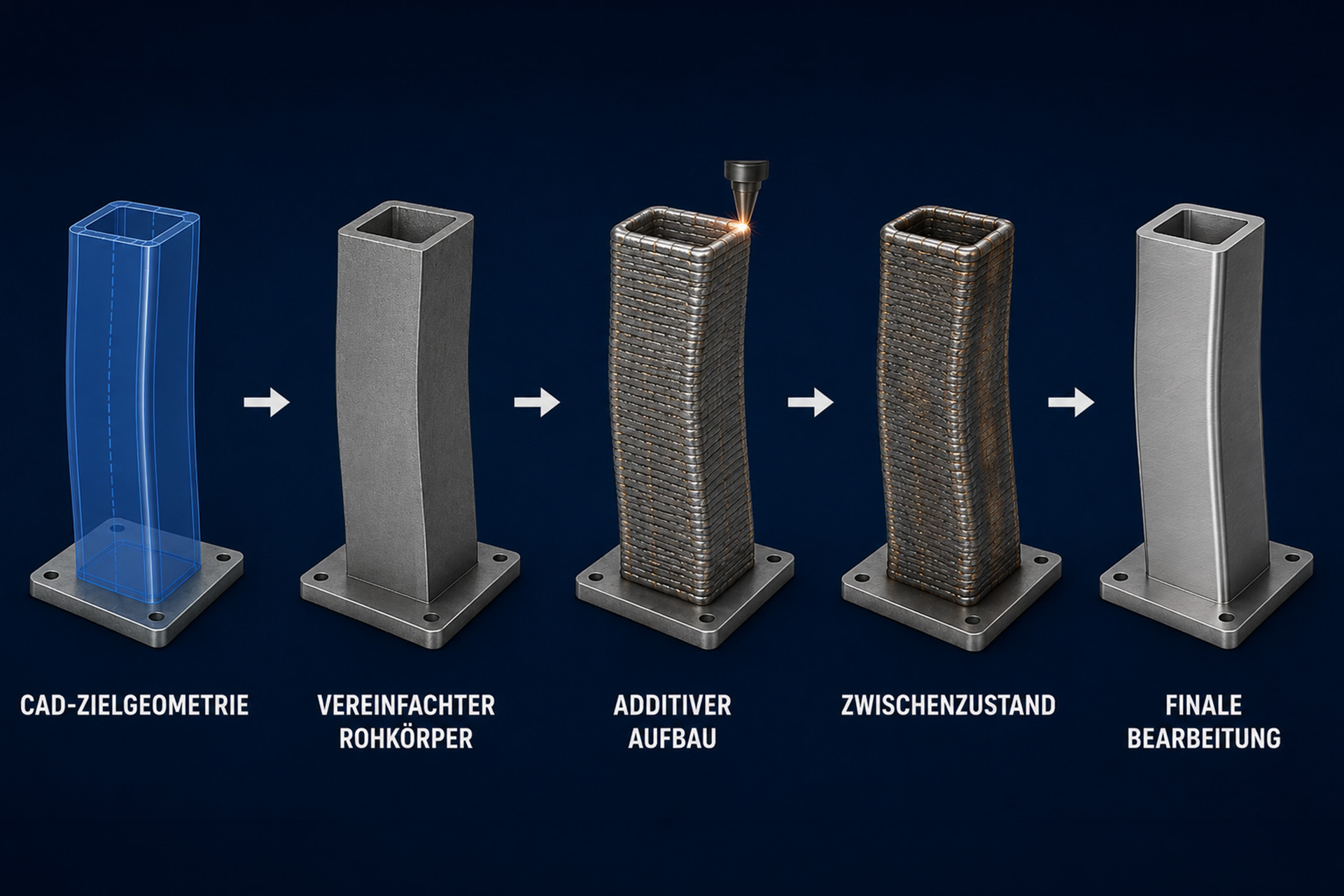

Bild 8: Technische Prozesskette — von der CAD-Zielgeometrie über den Rohkörper bis zur finalen Endbearbeitung.
Die Grenze des Verfahrens ist oft die Grenze der Prozesskette.
Wire-based DED wird dann stark, wenn Aufbau und Nachbearbeitung gemeinsam gedacht werden. Wer nur die Endgeometrie betrachtet, übersieht den eigentlichen Hebel: den richtigen Rohkörper zur richtigen Endbearbeitung.
