Nicht das Frästeil nachbauen.
Das Rohteil richtig denken.

Eine 1:1 übernommene Frästeil-Geometrie nutzt die Möglichkeiten von A-MIM oft nur zum Teil. Trotzdem gilt: Auch eine vorhandene Konstruktion ist ein sinnvoller Ausgangspunkt. Ob sie unverändert geeignet ist oder durch Anpassungen wirtschaftlicher wird, muss am konkreten Bauteil geprüft werden.

Drei Fragen, die man auseinanderhalten sollte

1

Ist die Anwendung grundsätzlich geeignet?

Passen Größe, Form, Werkstoff und Stückzahl zur Verfahrensfamilie? Dafür reicht die vorhandene Konstruktion.

2

Wird das Bauteil durch Anpassungen besser?

Etwa Funktionen zusammenführen, Wandstärken angleichen, Material sparen. Das ist eine Möglichkeit, keine Voraussetzung.

3

Was braucht die Fertigung?

Lage im Bauraum, Sinterunterlage, Schwindungsausgleich, Bearbeitungszugaben. Diese Prozessauslegung gehört zur Fertigung.

Die Hinweise auf dieser Seite helfen bei Frage 2 – wer sein Bauteil zuerst unverändert prüfen lassen will, kann das tun. Zum Bauteilcheck

Was als Rohteil gut funktioniert

A-MIM kann Formen erzeugen, die beim Fräsen entweder unmöglich oder unverhältnismäßig teuer wären:

Interne Kanäle

Frei geformte Hohlräume im Inneren

Fluidführung, Kühlung, Entlastung – ohne Bohrung von außen

Hinterschnitte

Geometrie ohne Entformungsrichtung

Kein Formwerkzeug nötig; ob ein Hinterschnitt baubar ist, hängt vom Druckverfahren ab (z. B. Stützbedarf, Entpulvern)

Funktionsintegration

Mehrere Funktionen in einem Teil

Halter + Kanal + Anschluss in einem Sinterrohteil

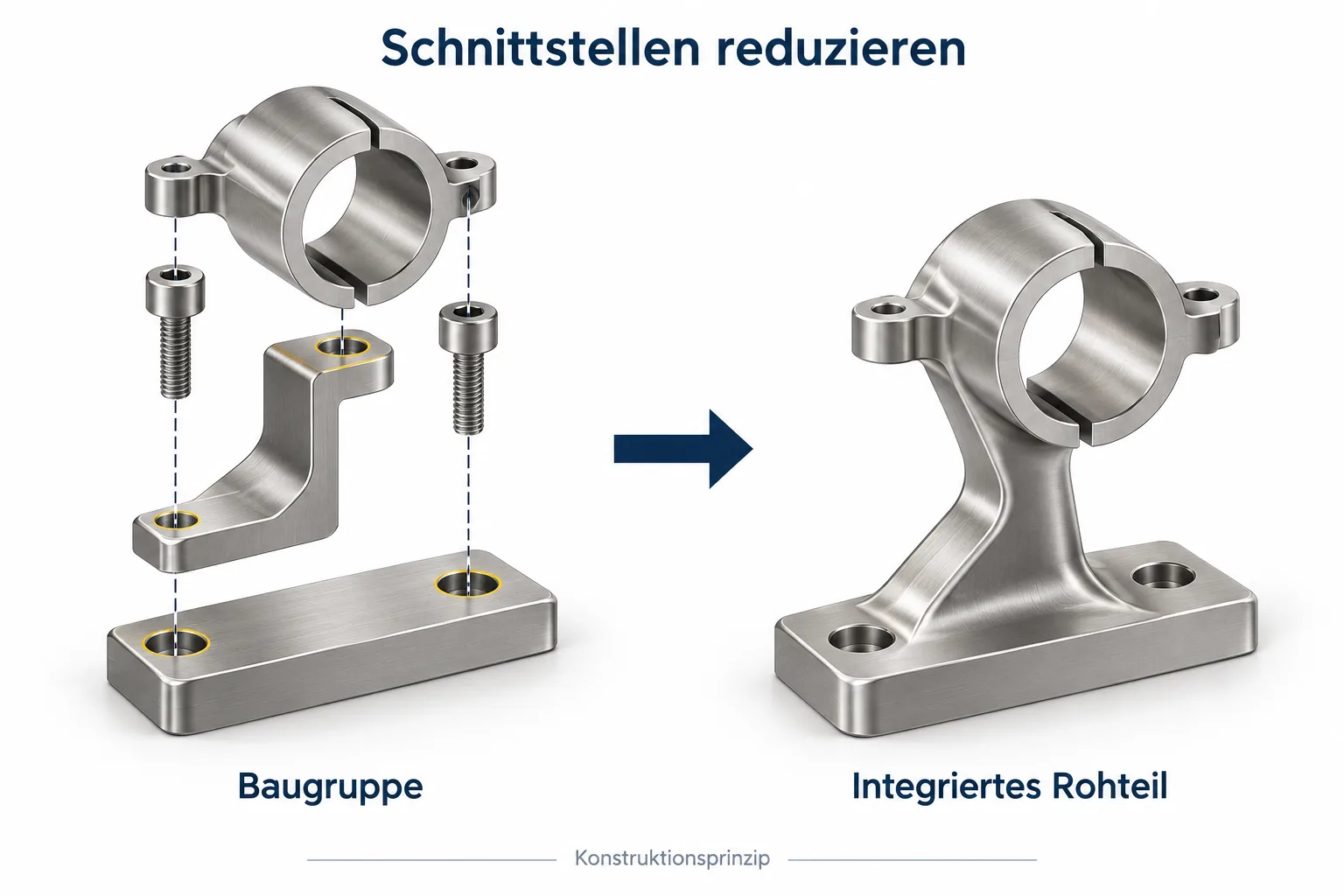

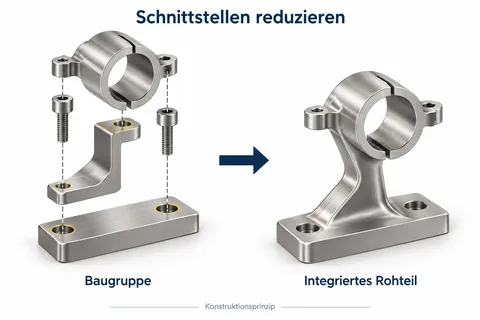

Baugruppenreduktion

3 Teile werden zu 1

Fügestellen, Montage und die zugehörigen Prüfungen können entfallen – die Dichtheitsprüfung des fertigen Bauteils bleibt

Wie sich ein Bauteil für A-MIM verbessern lässt

1

Rohteil zuerst denken

Nicht nur fragen „Wie fräse ich das?", sondern auch „Was kann das Rohteil schon leisten?" Welche Flächen nachbearbeitet werden, folgt daraus.

2

Funktionen integrieren

Kanäle, Taschen, Rippen, Anschlüsse direkt in das Rohteil legen – nicht als spätere Bearbeitungsschritte planen.

3

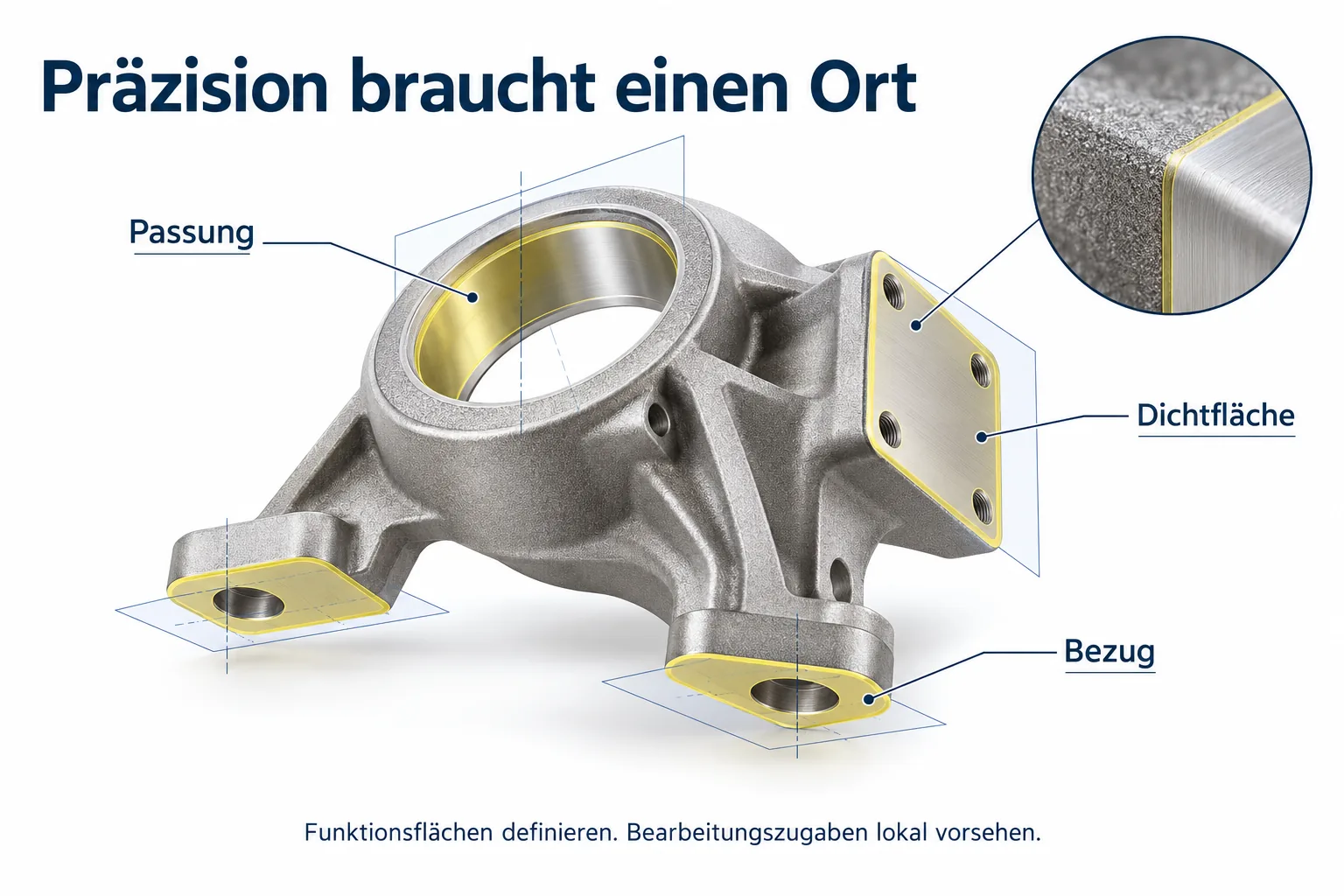

Kritische Flächen bewusst definieren

Welche Flächen brauchen eine enge Toleranz oder eine bessere Oberfläche, welche nicht? Die Antwort bestimmt den Bearbeitungsumfang.

4

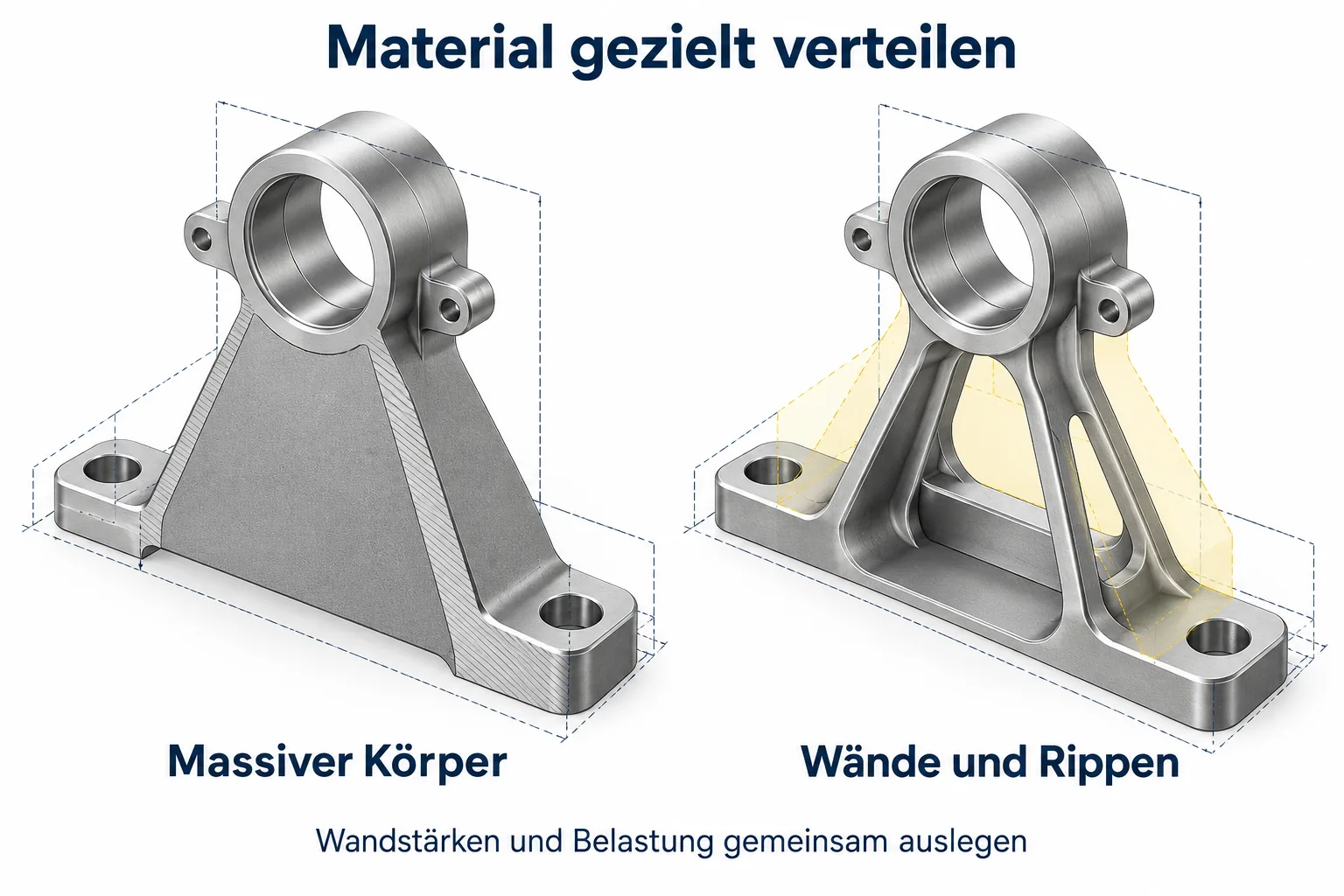

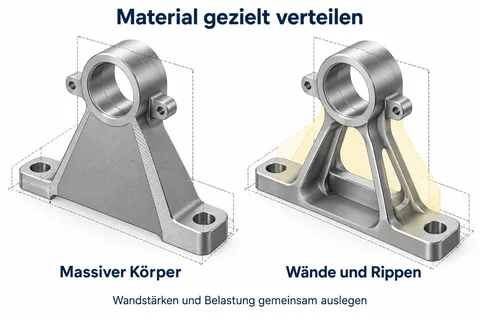

Masse vermeiden wo nicht nötig

Massive Bereiche neben dünnen Wänden schwinden ungleichmäßig und können sich verziehen. Möglichst gleichmäßige Wandstärken, kein unnötiges Vollmaterial.
